카메라 대용량 외장형 배터리 장착모습(다기능 충전기)

카메라 외장형 배터리 장착 사례입니다.

* 먼저 이 게시물을 보시면 무슨 내용인지 이해에 도움이 될 것입니다.

surgelab.tistory.com/1848



카메라에 외장 배터리와 전력 모니터링 측정기 장착

카메라에 외장 배터리와 측정기 장착카메라에 외장 배터리와 전력 모니터링 측정기 장착 외장 배터리는 18650 3,000mA용 4개를 직병렬로 접속하여 7.4V 6,000mA로 구성 Sony 정품 배터리가 1,020mAh 이

surgelab.tistory.com



** 외장형 배터리 장착 모습과 그 설명

카메라를 사용하다보면 배터리가 소모되 낭패를 겪기도 하지요.
특히 날씨가 추운 겨울엔 더 심하지요. 외장형 대용량 배터리 뱅크를 달아 쓰고 있습니다.
함, 구경 한번 해 보시지요....

a7r2 카메라에 외장형 배터리 뱅크를 장착한 모습

좌측에 달린건 3,000mA급 18650 배터리 4개를 직-병렬로 접속해 7.4V 6,000mA급 외장형 배터리 뱅크입니다.

== 이 상태로 연습삼아 추석때 나훈아 공연을 녹화 해 보았는데, 2:30은 녹화 했을 때 7%정도 남았다고 표시되는데 전원을 껐다가 켜니 50%정더 남았다고 표시가 되었습니다.

이건 더미 배터리 모듈에 장착된 1,020mA급 배터리가 먼저 소모되면서 잔량이 표시된 것이고 외장 6,000mA급 배터리로부터 충전되면서 잔량표시가 급속하게 회복되는 것으로 보입니다.

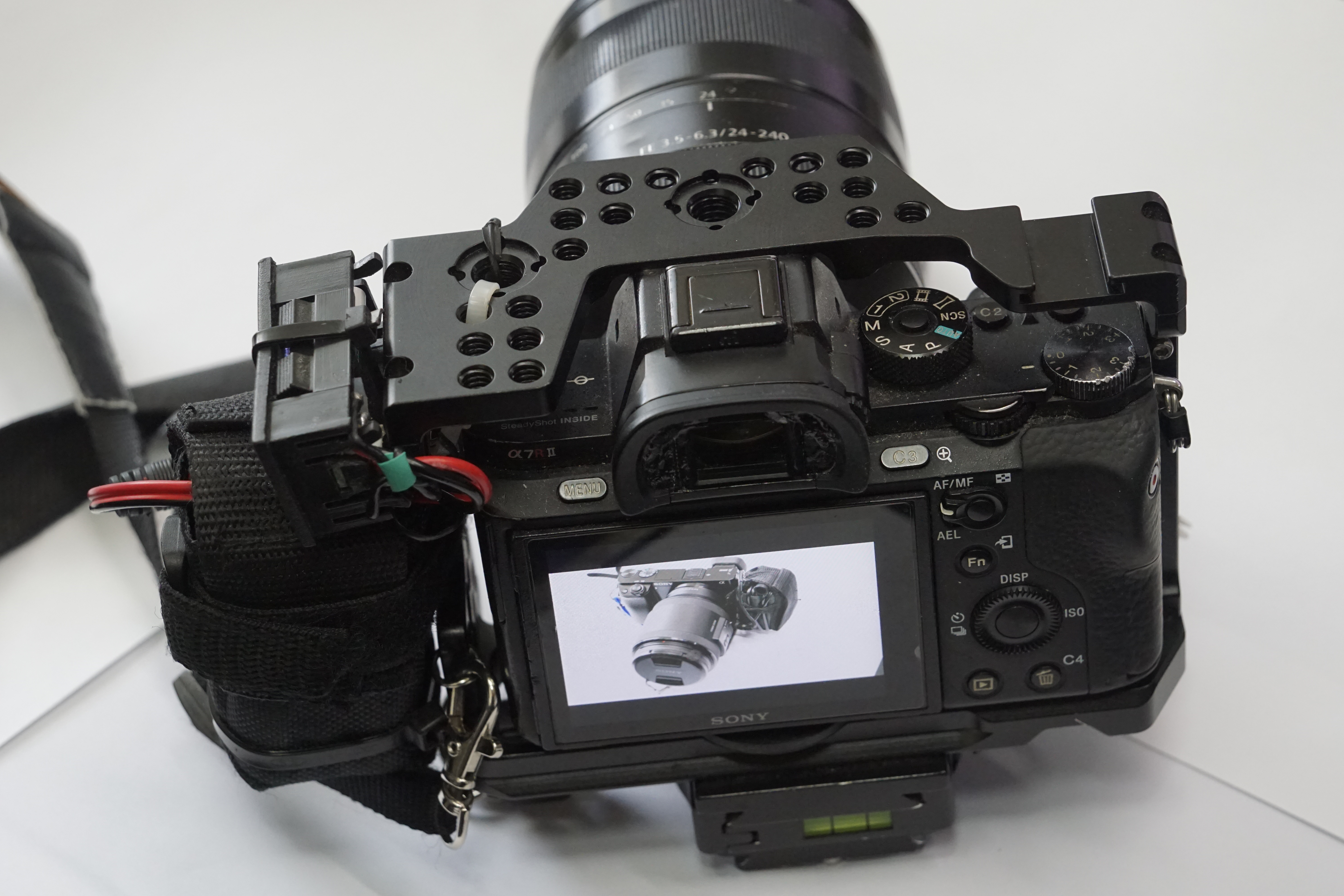

A7R2 외장형 배터리 뱅크 장착 모습

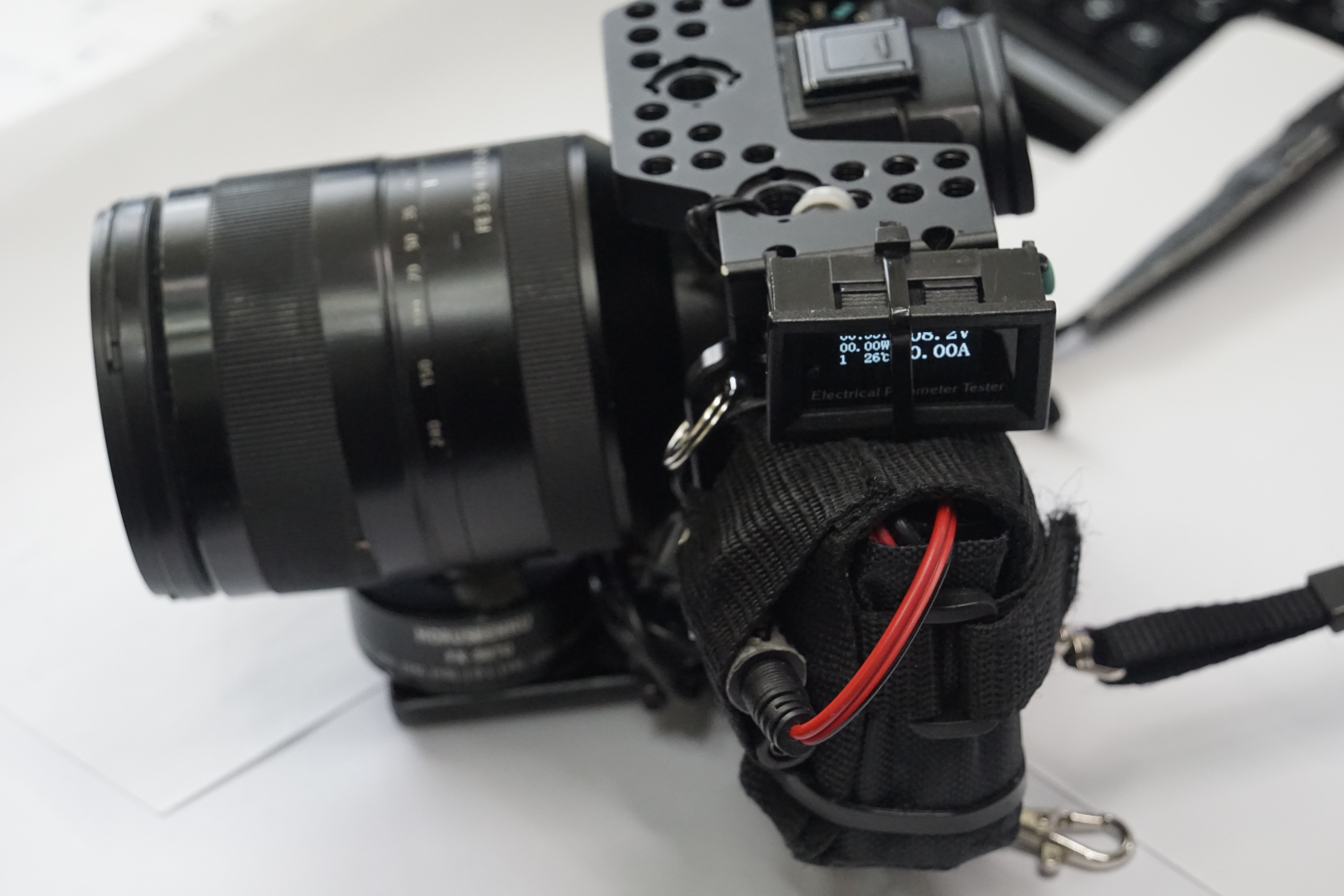

A7R2 외장형 배터리 뱅크와 전력관리기 장착 모습

전류계, 전압계, 와트, 와트아워 메타입니다. 현재

충전은 카메라 밑 부분에 매달린 USB 5V to 8.3V 컨버터를 사용합니다.


또는 아래 다기능 충전기로 8.4V로  충전을 할 수 있는데,
현재는 대용량 외장형 배터리와 함께 삼각대에 매달려 있지만 이걸 콤팩트하게 만들어 위 사진의 전력관리기 뒤쪽에 장착할 생각입니다.

대용량 외장형 배터리와 다기능 중전기

다기능 충전기는 USB용 5V, 건전지는 2개를 연결해 3V면 되고, 자동차 12V 또는 24V 시거짹이나 AC220V도 좋고 급하면 전화선(48V)을 뽑아 연결해도 8.4V가 출력되어 충전이 됩니다.
태양광 패널 아무거나 즉 3V가 되었든 ~6V, ~8V, ~12V, ~18V, ~24V, ~32V, ~36V, ~48V~라도 연결만 해 주면 무조건 8.4V가 출력되지요.
즉, 무슨 전원 되었든 전기성분만 있으면,,, 요령껏 연결만 해 주면 8.4V가 출력되어 충전하는 방식입니다.

다음의 A6000에 장착된 것은 소개된 충전기를 사용합니다.

A6000에 장착한 모습
A6000에 장착한 모습



우측 상단에 충전단자가 보이는데, 8.4V로 충전합니다.
